【实践】基于KeyarchOS的LVM卷管理技术与实践
2024-04-30

在使用KeyarchOS时,如果遇到磁盘空间不足的情况,如何对磁盘进行扩容,本文将进行解读。

一、背景

当用户对虚拟机进行扩容的过程中,可能会遇到以下问题:

用户在虚拟化平台中对虚拟机的磁盘进行了扩容操作,增加了磁盘的容量,但是操作系统并没有自动识别新的磁盘空间,仍然显示旧的磁盘容量,用户尝试查看磁盘空间情况,发现并没有新增的可用空间。

针对这个问题,本文将介绍在虚拟机中部署使用KeyarchOS,如果遇到磁盘空间不足的情况,如何对磁盘进行扩容。

 二、LVM扩容原理方案

LVM技术是在物理硬盘分区和上层文件系统之间添加了一个逻辑层,为上层文件系统屏蔽下层硬盘分区布局,提供一个抽象的卷组,可以把多块硬盘分区进行卷组合并。这样一来,用户不必关心物理硬盘设备的底层架构和布局,就可以实现对硬盘分区的动态调整。

原理图:

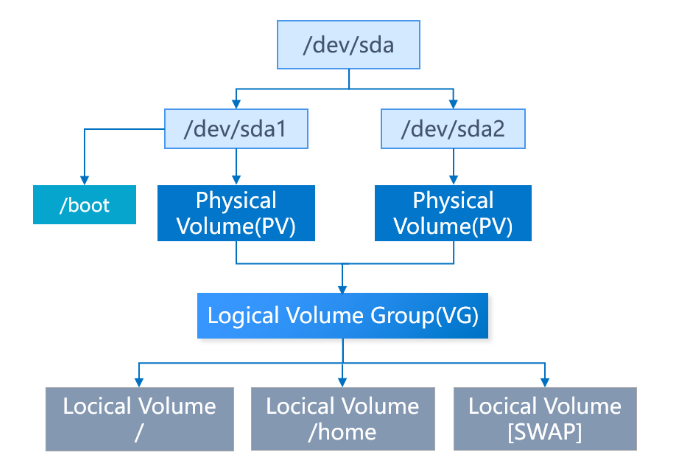

图1:LVM原理图

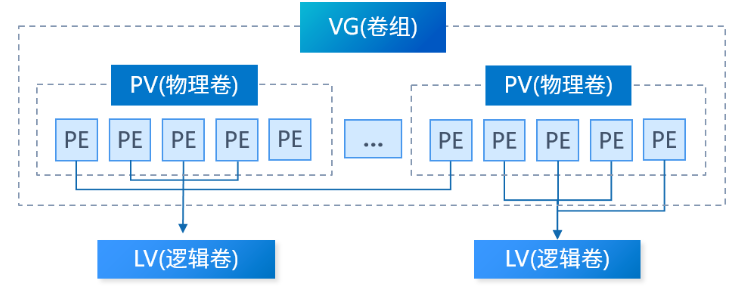

图2:物理卷、卷组、逻辑卷之间的关系

名词解释:

PV(physical volume):物理卷在逻辑卷管理系统最底层,可为整个物理硬盘或实际物理硬盘上的分区。它只是在物理分区中划出了一个特殊的区域,用于记载与LVM相关的管理参数。

VG(volume group):卷组建立在物理卷上,一卷组中至少要包括一物理卷,卷组建立后可动态的添加卷到卷组中,一个逻辑卷管理系统工程中可有多个卷组。

LV(logical volume):逻辑卷建立在卷组基础上,卷组中未分配空间可用于建立新的逻辑卷,逻辑卷建立后可以动态扩展和缩小空间。

 三、LVM扩容的过程

1. 准备新磁盘或分区

可以是一个全新的物理磁盘,或者是一个已经存在的但没有被LVM使用的分区。

2. 创建物理卷(PV)

使用fdisk或parted等工具在新磁盘上创建分区

3. 扩展卷组(VG)

创建好物理卷后,需要将其添加到现有的卷组(VG)中

4. 扩展逻辑卷(LV)

扩展卷组后,将新增的空间分配给逻辑卷(LV)。

5. 调整文件系统大小

逻辑卷扩展后,文件系统也需要相应地调整大小以使用新增的空间。

6. 验证扩容结果

使用df -h命令来查看文件系统的新大小,确认扩容操作已经成功。

 四、实践操作

环境信息:
        服务器虚拟化系统:InCloud Sphere

服务器操作系统:KeyarchOS

操作:将磁盘从40G扩容到100G

请确保在进行任何磁盘操作之前,备份重要数据以防意外发生。

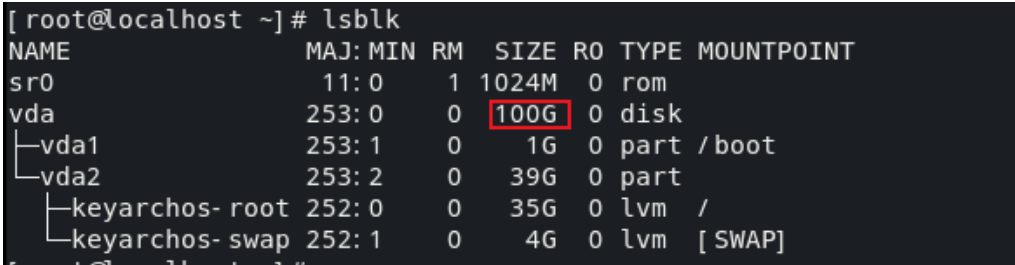

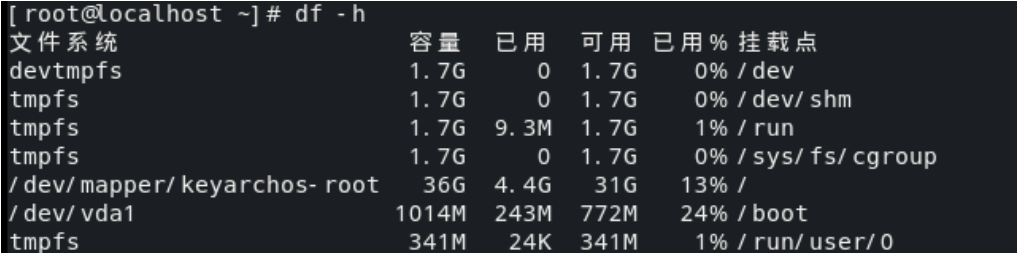

1、打开虚拟机终端,通过df-h可以看到磁盘空间并没有增加,通过lsblk可以看到磁盘空间已经变成100G,原因是没有对磁盘进行LVM扩容,下面将按照上述介绍的方案完成扩容。



2、创建分区

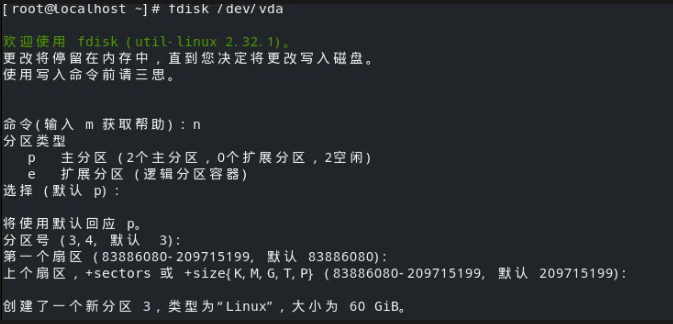

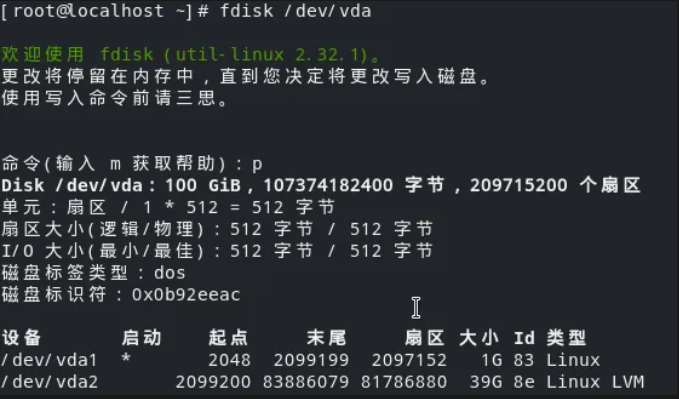

1) 使用fdisk[磁盘路径]命令将扩容的空间创建为分区


2)输入n,一直按回车,创建新分区

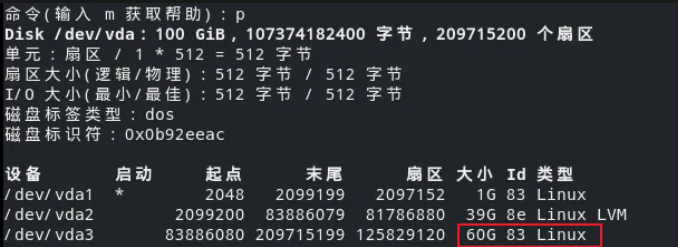

3) 输入p,查看当前分区,可以看到已经新创建了一个60G的分区,输入w,回车,保存磁盘信息


3、创建物理卷

1)使用pvcreate将新分区创建成物理卷


4、扩展卷组

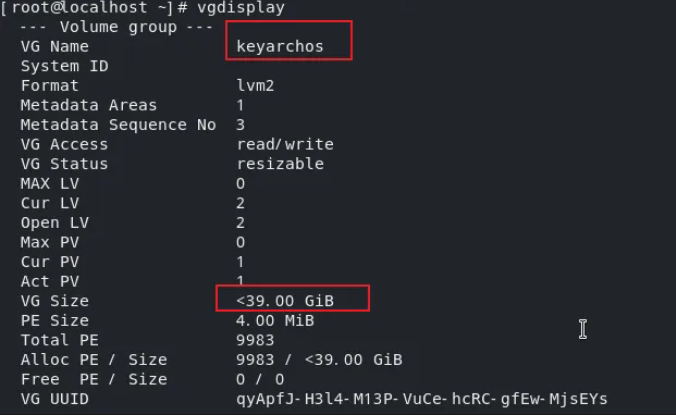

1)查看卷组名称为keyarchos,并且可以查看当前卷组大小


2)将新创建的物理卷扩展到卷组中

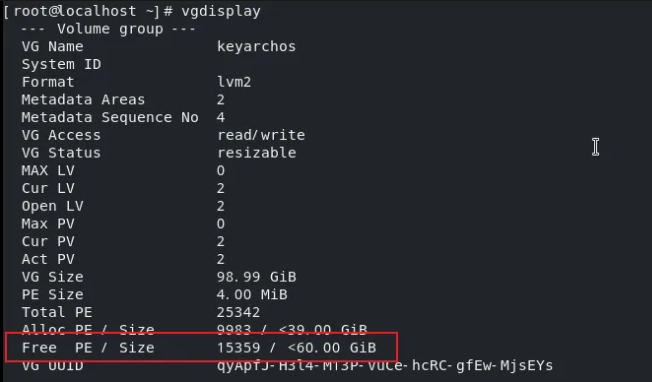

3)使用vgdisplay查看卷组,可以看出卷组中有了大约60G的空闲空间,由于卷组中会有一部分空间用于保存元数据以及块的大小对齐等因素,因此显示的Free PE/Size大小会小于60G


5、扩展逻辑卷

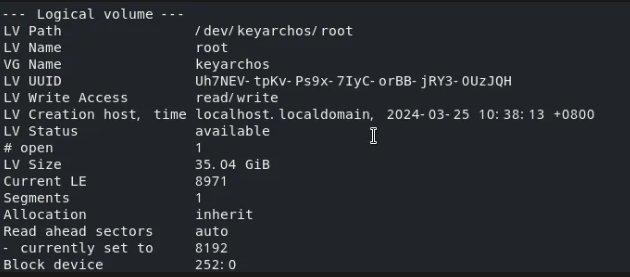

1)lvdisplay查看需要扩容的逻辑卷,看到逻辑卷的path为/dev/keyarchos/root


2)使用lvextend命令将剩余的卷组都添加到逻辑卷中

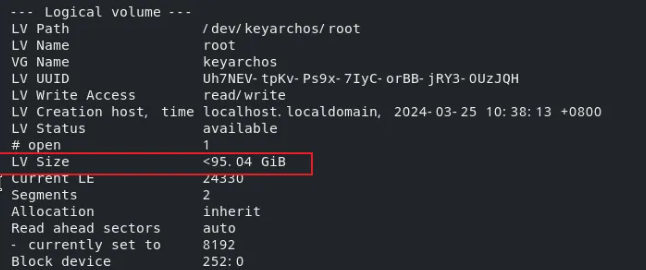

3)使用lvdisplay查看已经扩容成功


6、调整文件系统大小

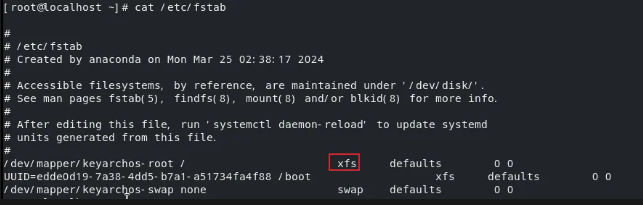

1)查看此逻辑卷的文件格式,可以看出为xfs格式

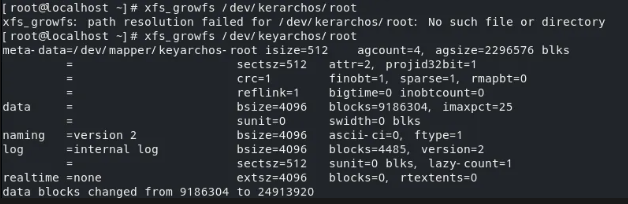

2)使用xfs_growfs对文件系统进行扩容


7、验证扩容结果

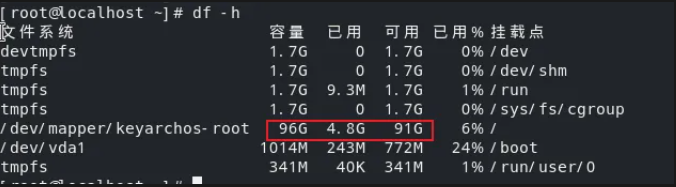

1)通过df -h 可以看到根目录的空间已经扩容


以上就是在虚拟机运行KeyarchOS的场景中,针对虚拟机磁盘进行扩容的方法。
