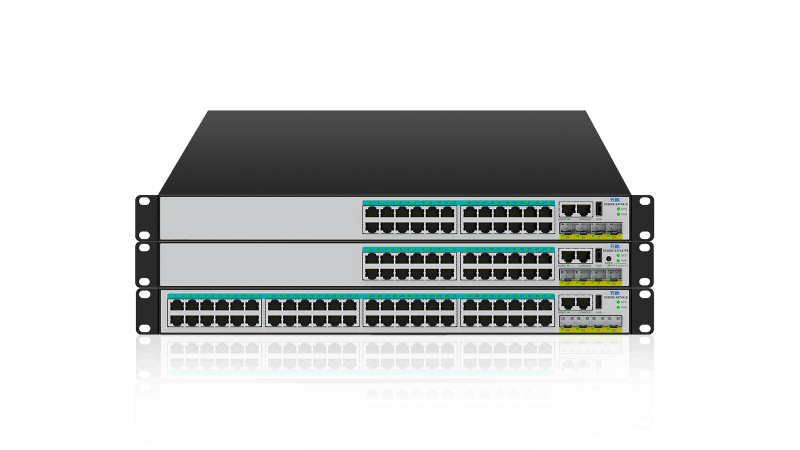

S5560E_ 交换机-浪潮信息

产品特性

智能化PoE能力（仅PoE型号）

S5560E-24T4S-PS交换机支持IEEE 802.3af（PoE）、IEEE 802.3at（PoE+）供电标准，且可完全向下兼容，单端口最高可提供30W供电功率，支持24端口全端口POE供电

支持PoE智能电源管理功能，包括使能禁止接口供电、接口输出功率配置、设备电源优先级配置、功率过载保护、过温保护等

支持POE智能供电功能，包括定时供电、定期重启PD、监控PD连接性状态并在失联时重启等

支持永久PoE，可在交换机重新加载期间维持PoE供电。这对医疗设备等重要终端以及PoE供电的照明系统等物联网终端十分重要，可确保不会在交换机重新启动期间造成中断

多重可靠性保护

支持智能虚拟化技术，通过MLAG（跨设备链路聚合）实现多台设备间的链路聚合，从而提供设备级链路保障。通过MLAG+VARP构建二层/三层双活系统，在扩展性、可靠性、整体架构和可用性方面具有强大的优势

支持过流保护、过压保护和过热保护技术

支持内置交流和低压直流电源结构设计。同时，整机还支持电源和风扇的故障检测及告警，可根据温度变化自动调节风扇转速

在不启用STP的情况下，可以通过快速上链保护协议SmartLink，提供快速上链保护功能，使得用户在关闭STP的情况下，仍提供基本的链路冗余，同时提供比STP更快的毫秒级故障恢复

完备的安全控制

提供了一系列完备的安全控制策略，增强对网络访问流量的监控力度并降低威胁：

支持AAA、TACACS+、RADIUS等多种认证技术，为用户提供完备的安全认证机制，灵活适应网络环境的多认证需求，保证网络接入的终端设备和用户合法性

支持ARP Inspection，通过检查ARP报文的合法性，发现、记录并及时防止ARP欺骗攻击，增强网络安全性

支持抗DDoS攻击（ICMP Flood/Smurf/Fraggle/LAND/SYN Flood），保证合法用户的正常网络访问服务，提升用户应用体验

支持Standard ACL and extend ACL、IPv6 ACL、Time Range等ACL策略，管理员可以细粒度、灵活的定义网络的访问规则，实现数据流量的控制和过滤，进而加强网络访问的精细化管理

简捷的运维管理

支持Console口、USB口、独立的带外管理口等丰富的管理接口；支持CLI命令行、WEB网管、Telnet、IDE网管等多种管理方式，方便设备管理

支持SNMP v1/v2c/v3、RMON、Syslog等协议，方便进行网络的日常管理和维护。同时支持SSH2.0等加密方式，使网络管理更加安全

支持SPAN/RSPAN/ERSPAN、流镜像、CPU Mirror等镜像功能，实现网络流量的监控和故障排除





技术规格

硬件规格

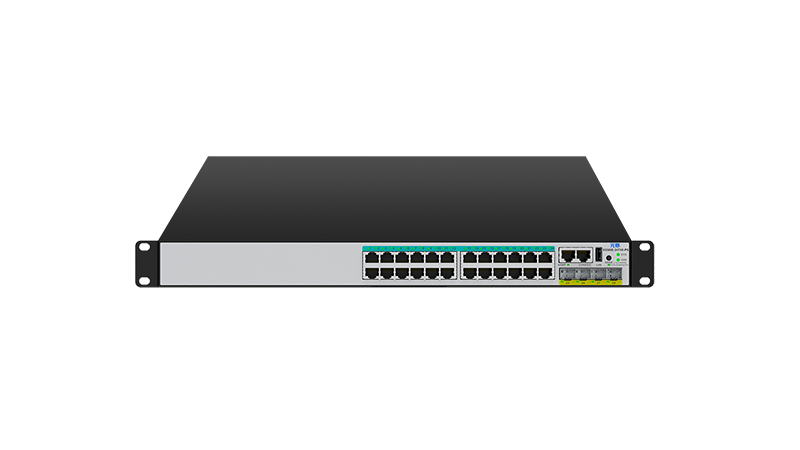

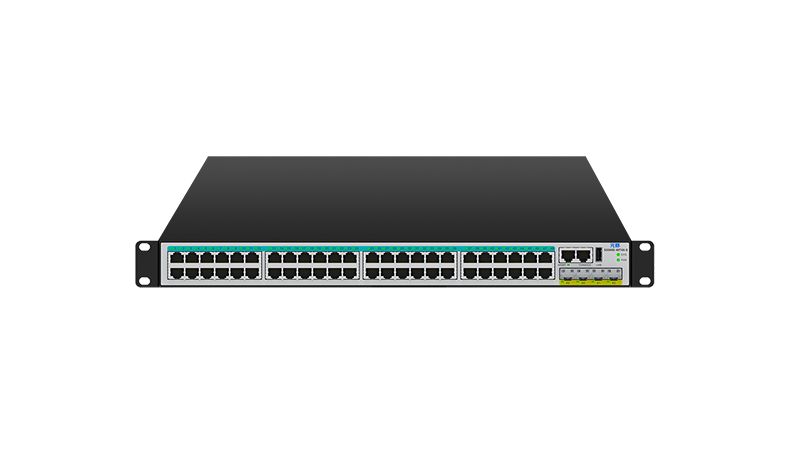

硬件参数	S5560E-24T4X-PS	S5560E-48T4X-S	S5560E-24T4X-S
端口形态	4 个1/10GE SFP+端口，24个10/100/1000Base-T电口	4 个1/10GE SFP+端口，48个10/100/1000Base-T电口	4 个1/10GE SFP+端口，24个10/100/1000Base-T电口
POE	支持IEEE 802.3af/IEEE 802.3at供电标准	-	-
Console口	1个RJ45 Console口
带外管理口	1个RJ45口
USB口	1个USB口
电源	单电源	单电源	单电源
电源电压范围	AC：100~240V~,50/60HZ；	AC：100~240V~,50/60HZ LVDC：-48V~60W	AC：100~240V~,50/60HZ LVDC：-48V~60W
功耗	典型功耗：415W/最大功耗：430W（POE为400W）	典型功耗：20W/最大功耗：45W	典型功耗：15W/最大功耗：30W
风扇	2，左进右出风	2，左进右出风	1，左进右出风
温度	工作环境温度：0℃-45℃
湿度	工作环境相对湿度（非凝露）：5%～95%
机箱尺寸mm (高×宽×深)	43.6440300mm	43.6440300mm	43.6440300mm
重量（Kg）	4.8Kg	4Kg	2.9Kg

软件特性

功能特性	S5560E-24T4X-PS	S5560E-48T4X-S	S5560E-24T4X-S
Ethernet	支持Jumbo Frame 支持Flow Control 支持Storm-control 支持Port-Block(unicast/broadcast/multicast) 支持Port Isolation
链路聚合	支持静态与动态链路聚合支持SLB
VLAN特性	支持4K个VLAN 支持Access/Trunk/Hybrid 支持Default VLAN 支持基于端口、MAC、子网、协议的VLAN Classification 支持基本QinQ、灵活QinQ、VLAN mapping 支持Voice Vlan 支持Guest VLAN
MAC特性	支持MAC地址自动学习和老化支持静态、动态、黑洞MAC 支持MAC Flapping检测
以太网环网保护	支持 STP（IEEE 802.1d），RSTP（IEEE 802.1w）和 MSTP（IEEE 802.1s）支持BPDU Filter、BPDU Guard、Root Guard、Loop Guard 支持防TC-BPDU攻击支持Loopback-detection
二层组播	支持IGMP v1v2v3 snooping 支持Fast leave 支持静态IGMP Snooping group 支持MVR
ARP	支持静态/动态ARP 支持ARP老化支持免费ARP 支持ARP代理
IPv4 路由	支持IPv4 Static Route、黑洞路由、VRF、URPF check 支持RIP、OSPF、IBGP/EBGP、路由策略、策略路由、ICMP 支持IGMP v1/v2/v3、IGMP Proxy 支持IGMP-DM、PIM-SM、PIM-SSM
IPv6路由	支持ICMPv6 支持NDP 支持IPv6静态路由、RIPng、OSPFv3 支持MLD v1/v2、MLD v1/v2 Snooping、MVRv6、PIM-SMv6 支持DHCPv6 Relay、DHCPv6 Snooping 支持IPv6路由策略
QoS	支持简单流分类和复杂流分类支持流标记、重标记、重定向、流镜像等流动作支持基于接口、VLAN、流./聚合流等的流量监管基于端口和队列的流量整形支持SP、WDRR、SP+WDRR队列调度模式支持WRED、尾丢弃的拥塞避免机制支持流量统计
可靠性	支持VRRP 支持Smartlink 支持MLAG
网络虚拟化	支持VARP
安全与管理	支持SSHv2.0 支持AAA、RADIUS 、TACACS+认证支持802.1X认证支持Standard ACL过滤、Extend ACL过滤支持ARP Inspection 支持IP Source Guard 支持Port Security 支持VLAN Security 支持COPP 支持CPU Traffic Limit 支持抗DDOS(ICMP Flood/Smurf/Fraggle/LAND/SYN Flood)攻击支持Telnet/SSH ACL过滤支持Link-Flapping检测支持DHCP Sever、DHCP Server、DHCP Relay、DHCP Snooping、DHCP Client、DHCP option82 支持RMON 支持sFlow v4/v5 支持IP SLA 支持NTP 支持Errdisable 支持DNS 支持LLDP 支持BGP MD5加密和SM3加密
配置与维护	支持命令行CLI、IDE配置管理支持Console、Telnet、SSH等终端服务支持用户权限管理支持SNMPv1/v2c/v3网络管理协议支持Bootstrap 支持通过FTP、TFTP方式上传、下载文件支持软件进程监控支持日志与告警、Debug功能支持系统诊断信息支持traceroute and ping网络诊断支持手动重启、定时重启支持SPAN/RSPAN/ERSPAN、CPU Mirror、流镜像、多源多目的镜像支持CPU统计支持L2 Ping 支持UDLD 支持环回支持NTP 支持系统软件升级支持MCE 支持U盘开局
