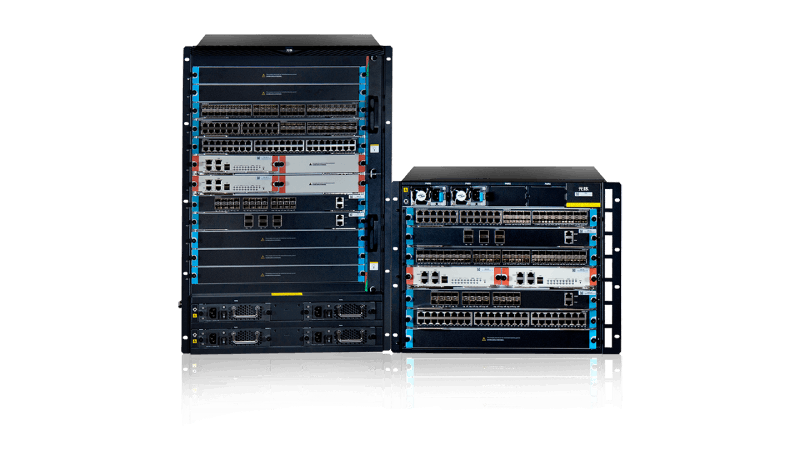

S9800

业务槽位

6个

12个

业务端口

最大支持36个40G QSFP+端口

最大支持288个10G SFP+端口

最大支持288个1G SFP/RJ45端口

最大支持60个40G QSFP+端口

最大支持480个10G SFP+端口

最大支持480个1G SFP/RJ45端口

物理尺寸mm

(高x宽x深)

353 x 420 x 450（8RU）

703 x 442 x 480（16RU）

空配重量

≤27kg

≤49kg

二层特性

VLAN、STP、RSTP、MSTP、QinQ、灵活 QinQ、VLAN Mapping、全双工流控、背压式流控、链路聚合（支持128个聚合组、每组成员支持8个）、跨板链路聚合、跨板端口/流镜像、端口广播/多播/未知单播风暴抑制、Jumbo Frame、基于端口/协议/子网和 MAC 的 VLAN 划分、PVLAN、GVRP、CoS 优先级等

三层特性

IPv4：静态路由、RIP v1/2、OSPF、BGP、IS-IS、策略路由等 IPv4 特性

IPv6：静态路由、RIPng、OSPFv3、ISISv6、BGP4+

IPv4 向 IPv6 过渡隧道技术等

虚拟化特性

支持多虚一虚拟化技术

支持一虚多虚拟化技术

支持流量智能调度，可以根据业务需求，将业务流量按需指定经过的物理/逻辑业务模块

支持主机和业务模块统一IP管理和统一的配置界面

SDN及数据中心特性

支持 802.1Qbg、DCB 等

支持 VXLAN 等Overlay主流标准技术

支持 Openflow1.3 协议标准

MPLS/VPLS

支持 L3 MPLS VPN、VPLS、VLL、分层 VPLS、QinQ+VPLS 接入、P/PE、LDP、MPLS OAM 等

组播特性

支持 IGMPv1/v2/v3、IGMPv1/v2/v3 Snooping、PIM-SM/PIM-DM/PIM-SSM

其他网络层特性

支持源 IP、源端口、目的 IP、目的端口、协议号、物理端口等条件的 ACL 规则

支持 Ingress/Egress CAR、802.1P/DSCP 优先级 Mark/Remark

支持 permit、deny、重定向、修改 VLAN、镜像等多种动作

安全

支持 MAC 认证，支持本地和集中认证

支持 802.1x 认证，支持本地和集中认证

支持 Portal 认证，支持本地和集中认证

支持动态 ARP 检测、ARP 一键绑定、授权 ARP、ARP 源抑制、ARP 源地址检查支持端口隔离、Static Port Access Control

支持广播风暴抑制

支持 SSH2.0

环网保护技术

支持STP、RSTP、MSTP、FRRP、FLRP、ERPS 以太环保护协议（G.8032）

管理特性

支持 FTP、TFTP、Xmodem

支持 WEB 管理接口、SNMP v1/v2/v3

支持 RMON、NTP 时钟、电源智能管理

可靠性

支持主控板 1+1 冗余备份

支持电源 N+1 冗余备份

支持风扇框冗余热插拔

采用无源背板设计，所有单板支持热插拔

支持设备在线状态监测机制协议，实现对包括主控引擎，背板，芯片和存储等关键元器件进行检测
