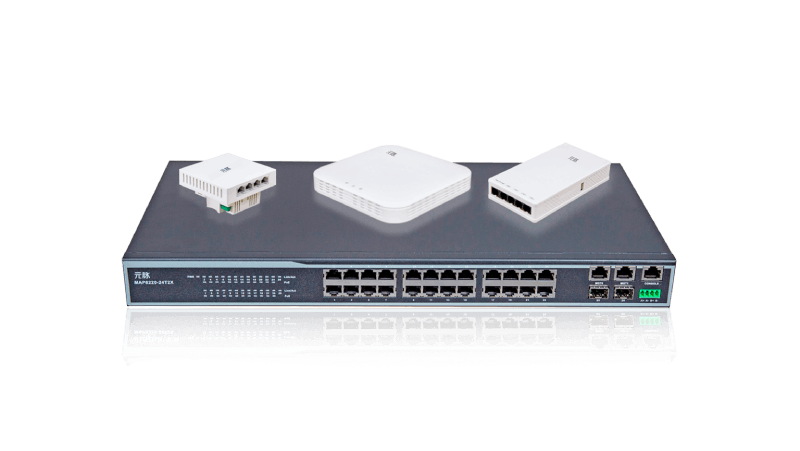

智联无线方案接入点

产品特性

支持IEEE 802.11ax技术

随着移动互联网应用的不断普及，人们对无线接入的带宽要求越来越高，远端单元遵从最新IEEE 802.11ax协议标准，能提供双频4空间流整机1775Mbps的接入能力；5GHz最大接入速率1200Mbps，2.4GHz单射频最大协商速率575Mbps，可以有效地从覆盖范围、接入密度、运行稳定等方面提供更高性能

分布式架构

中心AP采用分布式架构，数据转发和业务管理分别采用不同的模块进行处理，辅以万兆上行接口，可以消除数据传输瓶颈；通过AC控制器管理所有中心AP，中心AP管理远端单元，并且作为远端单元数据处理“大脑”，充分发挥远端单元的射频性能和中心单元的数据转发性能

无需配置，即插即用

网络部署时将所有配置绑定在中心AP的端口，不受下联远端单元的影响，实现远端单元即插即用，满足病房、宿舍等密集型房间场景快速上线，保障施工不影响房间使用

简化管理，无需授权

远端单元的配置均由上联中心AP自动化管理，软件License授权与中心单元绑定，远端单元无需单独授权，数万个房间的覆盖仅需几百License授权





技术规格

中心AP硬件规格

产品型号		MAP6220-24T2X
物理特性	尺寸(高×宽×深)mm	44 x 440 x 200（1RU）
	重量	5kg
接口特性	业务接口	24个10/100/1000Base-T以太网端口（支持IEEE 802.3af标准供电） 2个10GSFP+ 端口
	MGT接口	2个
	Console接口	1个
	RS485接口	1个
状态指示灯		电源灯，端口速率灯、端口连接灯，PoE灯
输入电压		220V交流电
整机功耗		≤330 W
安装方式		19英寸机架
工作/存储环境温度		0°C～40°C /-20°C～70°C
工作/存储环境相对湿度		10％～90％（非凝结）

远端单元硬件规格：

属性		IAP628-C
物理特性	尺寸(高×宽×深)mm	30 x 86 x 160
物理特性	重量	0.2kg
接口特性	以太网接口	上行：1个10/100/1000Base-T以太网端口，1个Passthrough透传端口下行：4个10/100/1000Base-T以太网端口，1个Passthrough透传端口
	天线接口	内置2.4G&5G 2dBi 2*2全向天线
	USB	1个（USB2.0， 5V/2A对外供电）
	蓝牙	支持
电源接口		1个 DC接口
复位按键		1个
工作频段	2.4GHz	IEEE 802.11b/g/n/ax：2.4GHz—2.483GHz（中国）
工作频段	5GHz	IEEE 802.11a/n/ac/ax： 5.150GHz—5.350GHz 5.725GHz—5.850GHz（中国）
调试技术		OFDM : BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps DSSS : DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps MIMO-OFDM (11n): MCS 0-15 MIMO-OFDM (11ac): MCS 0-9 MIMO-OFDM (11ax): MCS 0-11
调制方式		11b:DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps 11a/g:OFDM:64QAM@48/54Mbps,16QAM@24Mbps,QPSK@12/18Mbps,BPSK@6/9Mbps 11n: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 11ac: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM 11ax: MIMO-OFDM: BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM
最大发射功率		20dBm
发射功率可调粒度		1dBm
工作温度/存贮温度		-30ºC～45ºC/-40ºC～70ºC
工作湿度/存贮湿度		5%~95%(非冷凝)
受电方式		支持IEEE 802.3af供电；支持12V DC供电
整机功耗		≤18W
MTBF		>250000H

属性		MAP5920w-L
物理特性	尺寸(高×宽×深)mm	45 x 86 x 86
物理特性	重量	0.2kg
接口特性	以太网接口	底面：4个10/100/1000Bast-T以太网端口背面：1个10/100/1000Bast-T以太网端口
接口特性	天线接口	内置2.4G&5G 2dBi 2*2全向天线
复位按键		1个
工作频段	2.4GHz	IEEE 802.11b/g/n/ax：2.4GHz—2.483GHz（中国）
工作频段	5GHz	IEEE 802.11a/n/ac/ax： 5.150GHz—5.350GHz 5.725GHz—5.850GHz（中国）
调试技术		OFDM : BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps DSSS : DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps MIMO-OFDM (11n): MCS 0-15 MIMO-OFDM (11ac): MCS 0-9 MIMO-OFDM (11ax): MCS 0-11
调制方式		11b:DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps 11a/g:OFDM:64QAM@48/54Mbps,16QAM@24Mbps,QPSK@12/18Mbps,BPSK@6/9Mbps 11n: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 11ac: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM 11ax: MIMO-OFDM: BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM
最大发射功率		20dBm
发射功率可调粒度		1dBm
工作温度/存贮温度		-30ºC～45ºC/-40ºC～70ºC
工作湿度/存贮湿度		5%~95%(非冷凝)
受电方式		支持IEEE 802.3af供电
整机功耗		≤12W
MTBF		>250000H

属性		MAP5920i-L
物理特性	尺寸(高×宽×深)mm	28.5 x 180 x 180
物理特性	重量	0.6kg
接口	以太网接口	2个10/100/1000Bast-T以太网端口
接口	天线接口	内置2.4G&5G 3dBi 2*2全向天线
复位按键		1个
工作频段	2.4GHz	IEEE 802.11b/g/n/ax：2.4GHz—2.483GHz（中国）
工作频段	5GHz	IEEE 802.11a/n/ac/ax： 5.150GHz—5.350GHz 5.725GHz—5.850GHz（中国）
调试技术		OFDM : BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps DSSS : DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps MIMO-OFDM (11n): MCS 0-15 MIMO-OFDM (11ac): MCS 0-9 MIMO-OFDM (11ax): MCS 0-11
调制方式		11b:DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps 11a/g:OFDM:64QAM@48/54Mbps,16QAM@24Mbps,QPSK@12/18Mbps,BPSK@6/9Mbps 11n: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 11ac: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM 11ax: MIMO-OFDM: BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM
最大发射功率		20dBm
发射功率可调粒度		1dBm
工作温度/存贮温度		0ºC～40ºC/-40ºC～70ºC
工作湿度/存贮湿度		10%~90% (非冷凝)/5%~95%(非冷凝)
受电方式		支持IEEE 802.3af供电；支持12V DC供电
整机功耗		≤13W
MTBF		>250000H

软件规格

属性
WLAN	工作频段	2.4GHz	5GHz
	信道捆绑	40MHz	80MHz（IAP628-C支持160MHz）
	MU-MIMO	支持	支持
	OFDMA	支持	支持
	TWT	支持	支持
	1200Mbps(PHY)	NA	支持（IAP628-C支持2400Mbps（PHY））
	575Mbps(PHY)	支持	NA
	A-MPDU	支持	支持
	最大相似性解调(MLD)	支持	支持
	最大合并比接收(MRC)	支持	支持
	空时分组码(STBC)	支持	支持
	低密度奇偶校验编码(LDPC)	支持	支持
	最大支持虚AP数	单射频16个虚AP
	最大接入用户数	512（实际用户数因应用环境等因素存在差异）
	最高连接速率	2.4GHz：575Mbps 5GHz：1200Mbps（IAP628-C支持2400Mbps）
	RTS/CTS	支持
	CTS-to-self	支持
	隐藏SSID	支持
	终端老化、心跳检测	支持
工作模式		桥模式（二层）路由模式（三层）
射频管理	负载均衡	支持基于用户数、用户流量的负载均衡
	5G优先	支持
	自动信道选择	支持
	自动功率调节	支持
	智能速率选择算法	支持
	时间公平调度	支持
漫游	漫游切换	支持IEEE 802.11k, IEEE 802.11v, IEEE 802.11r
漫游	漫游切换	二层漫游、三层漫游
安全	加密方式	64/128位WEP、动态WEP、TKIP、CCMP
	认证方式	配合AC,支持WPA、WPA-PSK、WPA2- Enterprise、WPA2-PSK、MAC地址认证、Web认证、PPPoE认证等多种认证方式
	无线用户二层隔离	支持
	WIDS	支持
AAA	Radius Client	支持
	认证服务器多域配置	支持
	备份认证服务器	支持
二三层功能	IP地址设置	静态IP、DHCP动态获得地址
	IPv6	支持
	ACL	支持
	DHCP server	支持（路由模式下）
	NAT	支持（路由模式下）
服务质量	WMM(802.11e)	支持
	优先级映射	支持
	QoS策略映射	支持
	带宽管理	支持基于SSID、基于用户的带宽限速
	Call Admission Control （CAC）	支持
管理维护	网络管理	SNMP V1/V2c/V3、Trap、Telnet、FTP/TFTP、WEB
