一、RAID卡阵列配置
1.1UEFI模式进入阵列卡

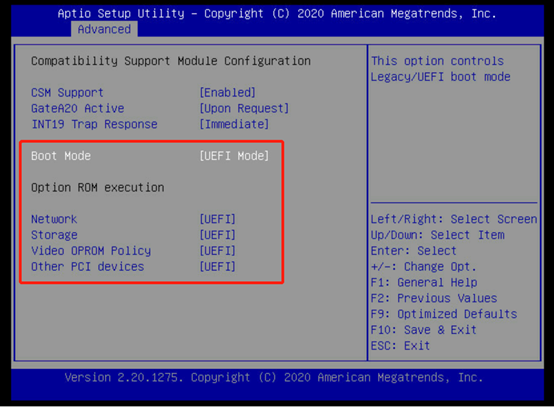

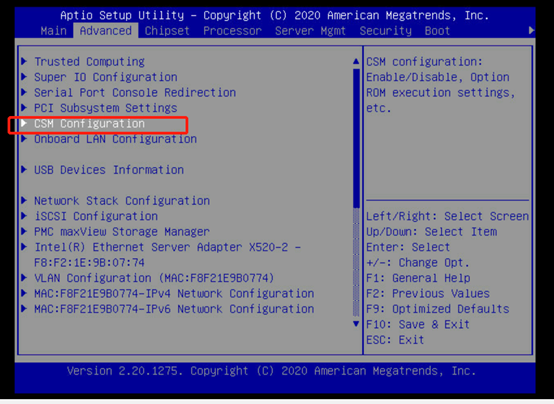

首先进入BIOS，选择advanced —— CSM Configuration
Boot Mode，Network，Storage，Video Oprom Policy，Other PCI devices 的Option ROM 的执行方式建议设置为UEFI
确保红框的选项全部为UEFI。
1.2查看阵列

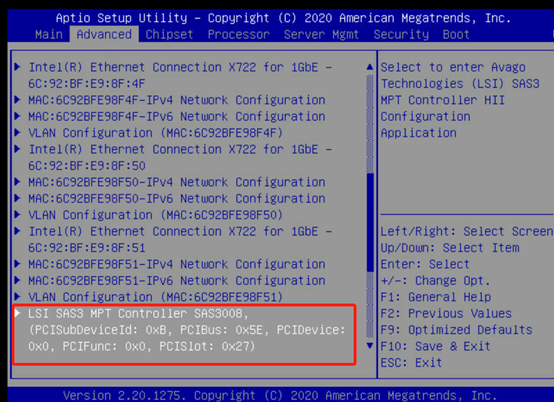

进入BIOS界面在advanced下选择LSI SAS3 MPT Controller SAS3008

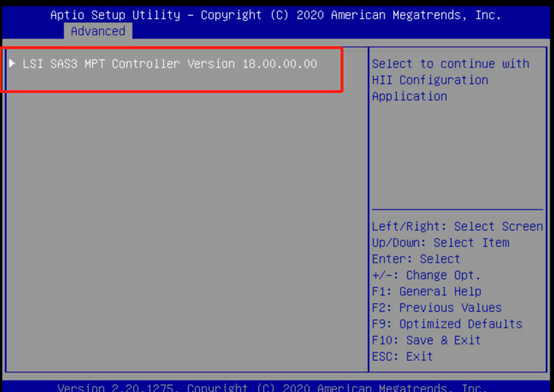

选择LSI SAS3 MPT Controller

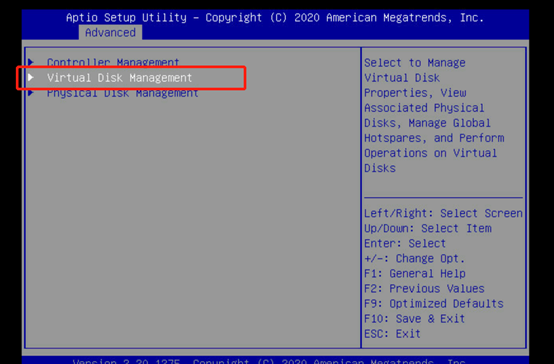

选择Virtual Disk Management

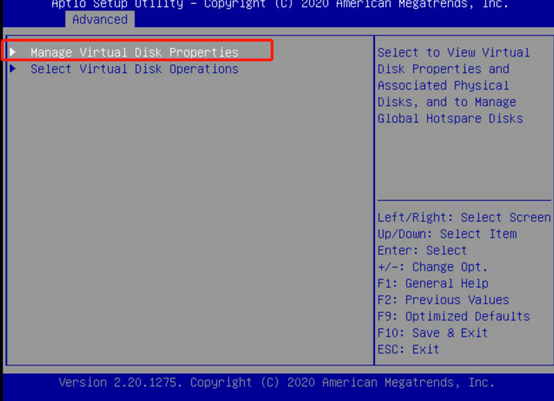

选择Manage Virtual Disk Properties

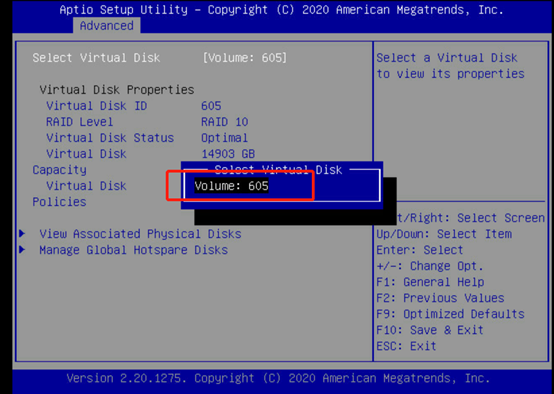

选择需要查看的阵列。
1.3删除阵列
进入BIOS界面在advanced下选择LSI SAS3 MPT Controller SAS3008
选择LSI SAS3 MPT Controller
选择Virtual Disk Management

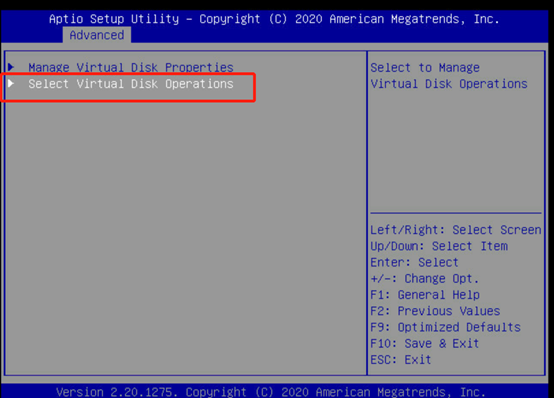

选择Select Virtual Disk Properties

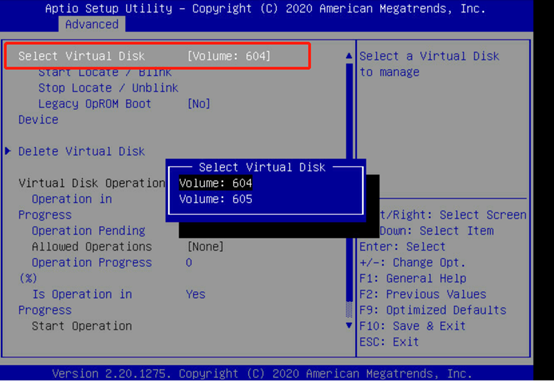

选择需要删除的阵列。

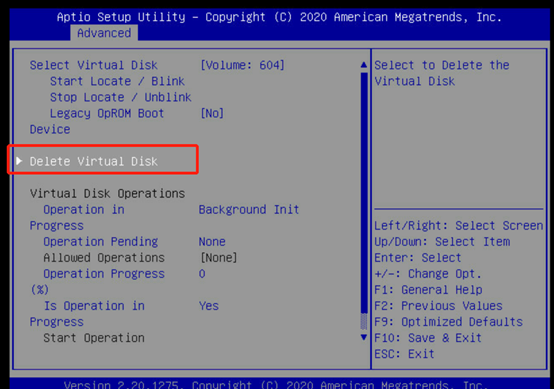

选择Delete Virtual Disk

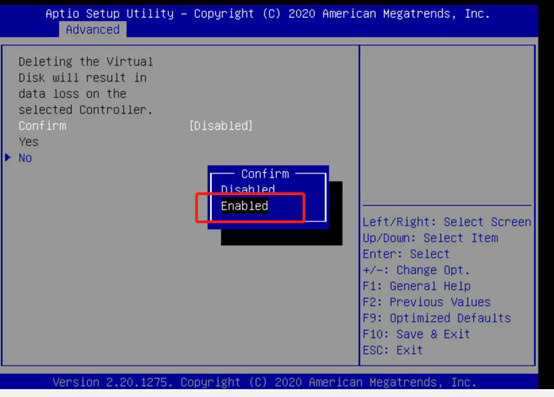

Confirm选择enabled

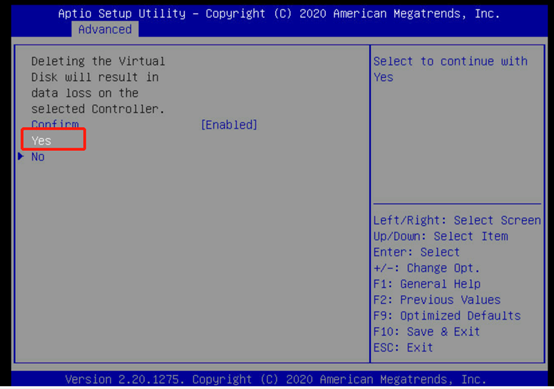

选择yes

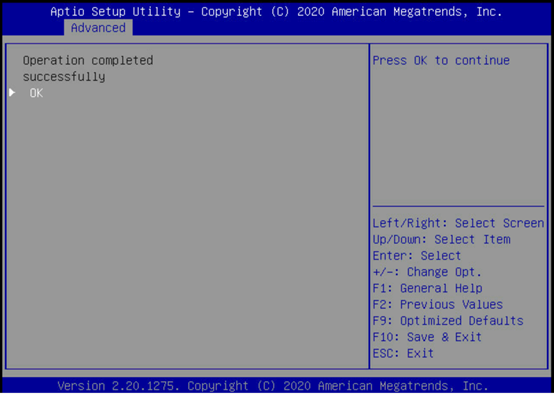

删除成功
1.4配置raid0
进入BIOS界面在advanced下选择LSI SAS3 MPT Controller SAS3008
选择LSI SAS3 MPT Controller

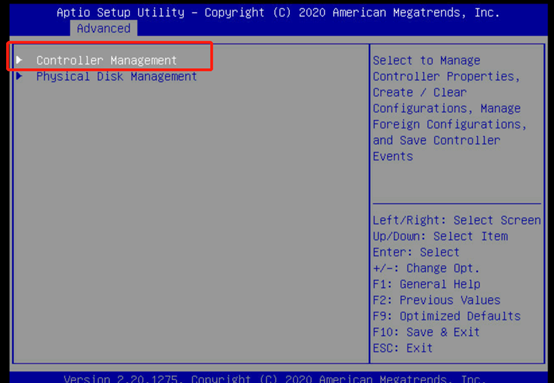

选择Controller Management

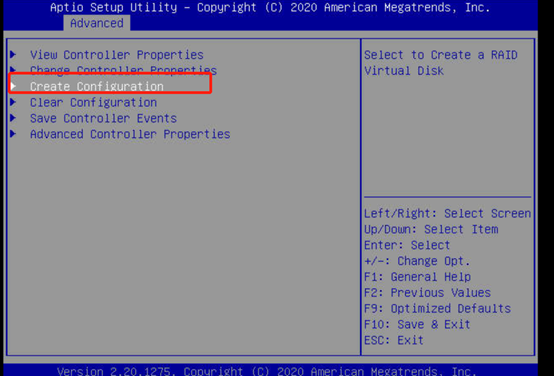

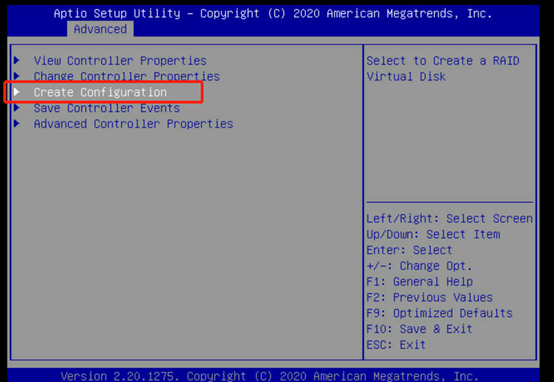

选择Create Configuration

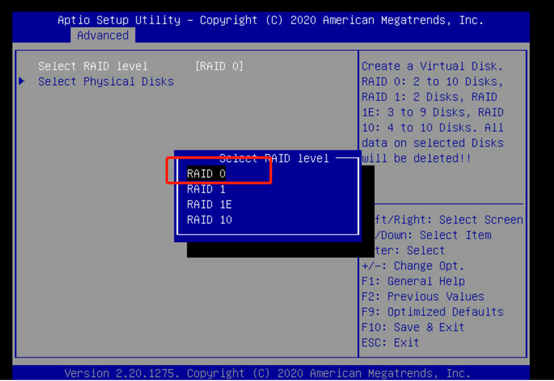

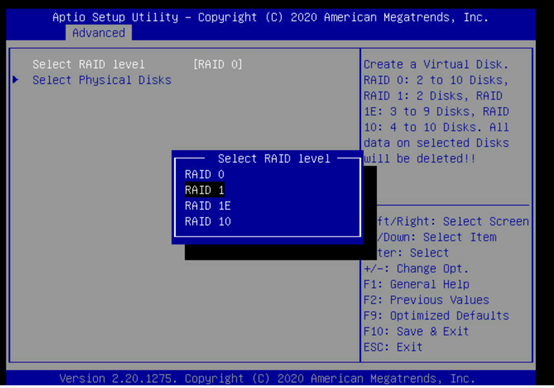

选择需要创建的阵列

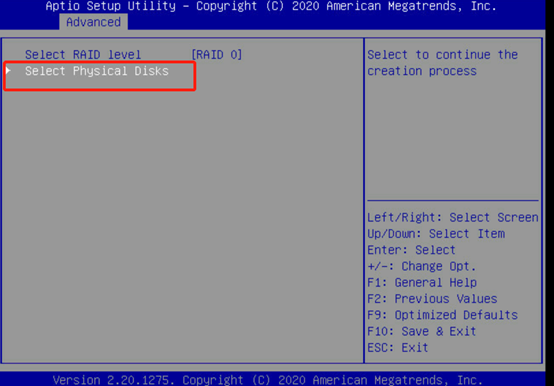

选择Select Physical Disks

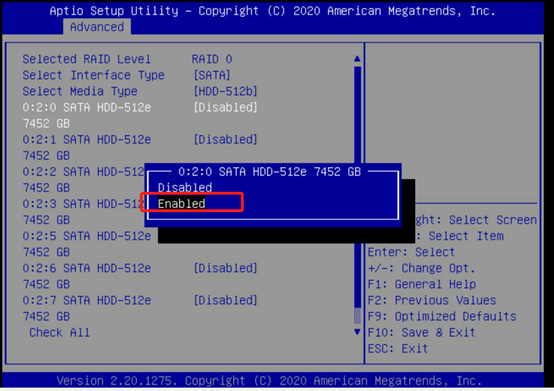

选择需要配置raid的硬盘，改为Enabled

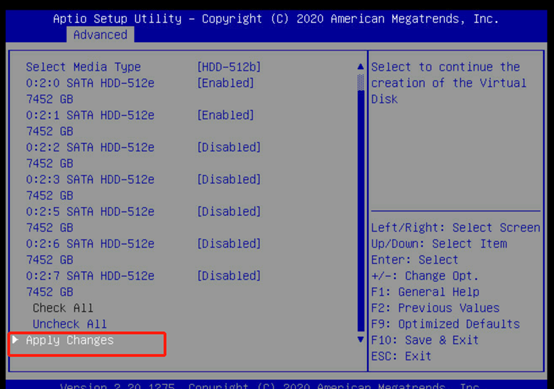

选盘完成后，选择Apply Changes

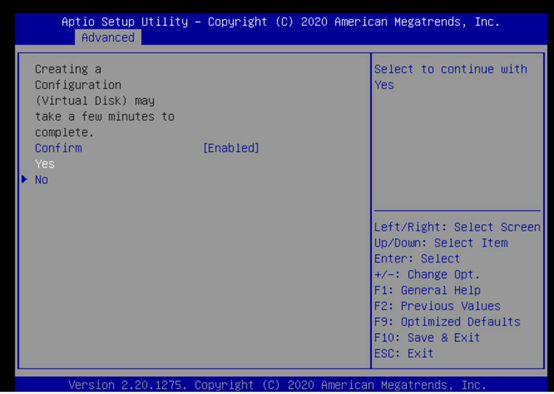

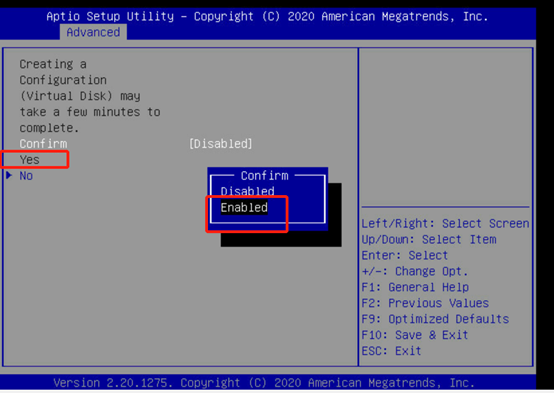

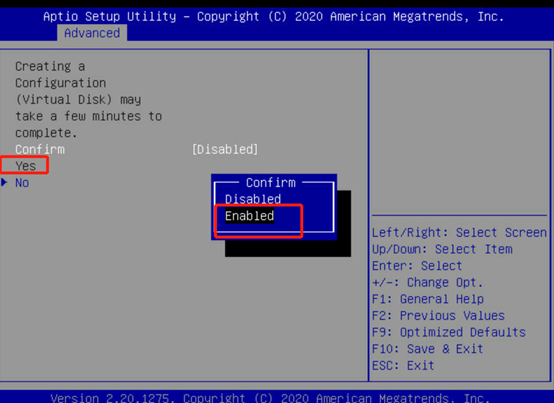

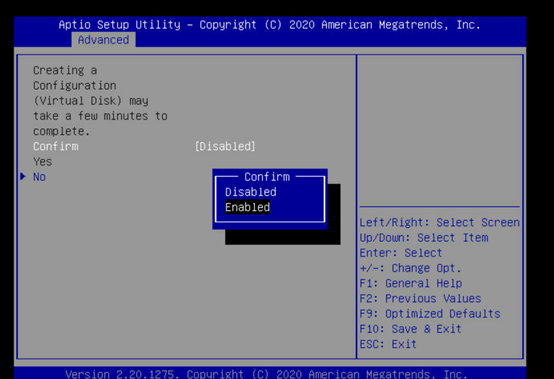

Confirm选择enabled

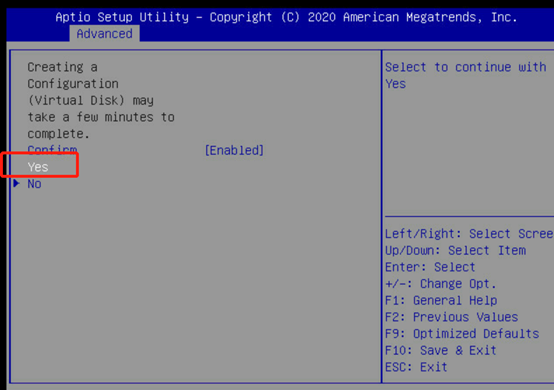

选择yes

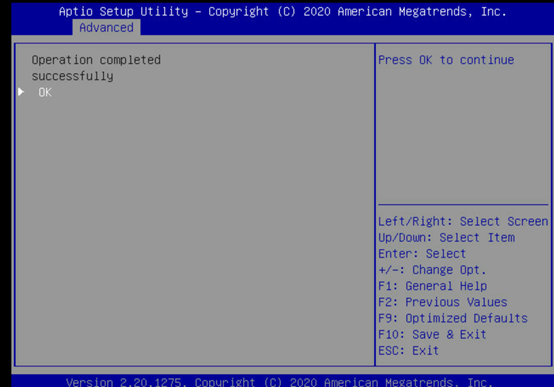

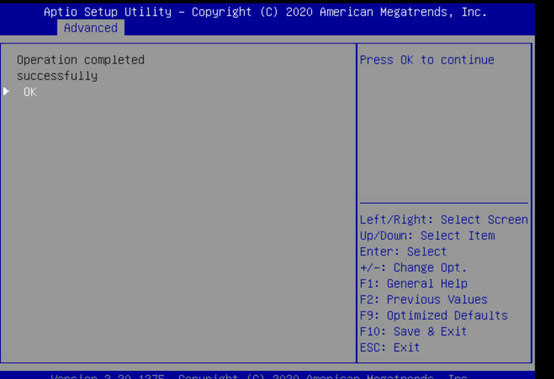

阵列创建成功
阵列状态为Optimal，阵列正常。
1.5配置raid1
进入BIOS界面在advanced下选择LSI SAS3 MPT Controller SAS3008
选择LSI SAS3 MPT Controller
选择Controller Management
选择Create Configuration
选择需要创建的阵列

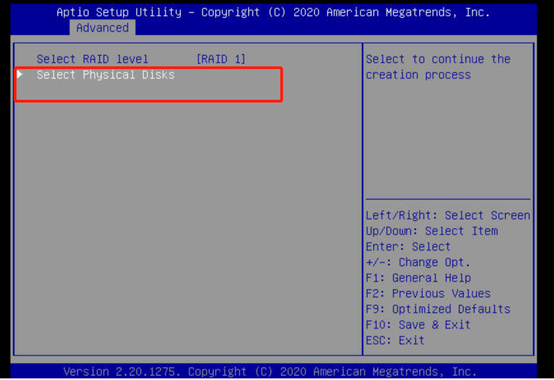

选择Select Physical Disks

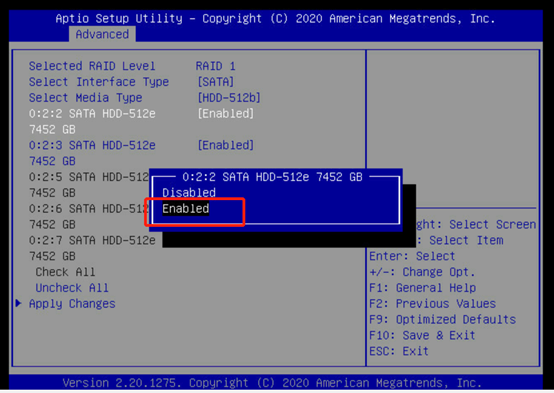

选择需要配置raid的硬盘，改为Enabled

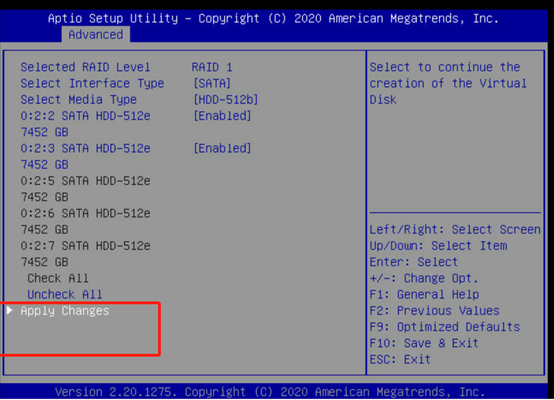

选盘完成后，选择Apply Changes
Confirm选择enabled
选择yes
阵列创建成功
1.6配置RAID 1E
进入BIOS界面在advanced下选择LSI SAS3 MPT Controller SAS3008
选择LSI SAS3 MPT Controller
选择Controller Management
选择Create Configuration

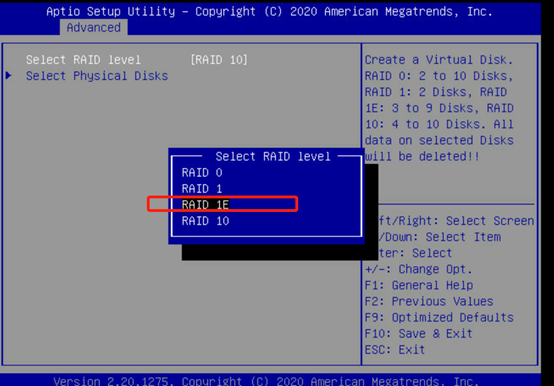

选择需要创建的阵列

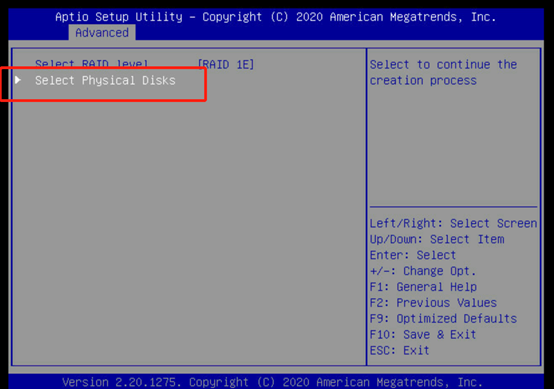

选择Select Physical Disks

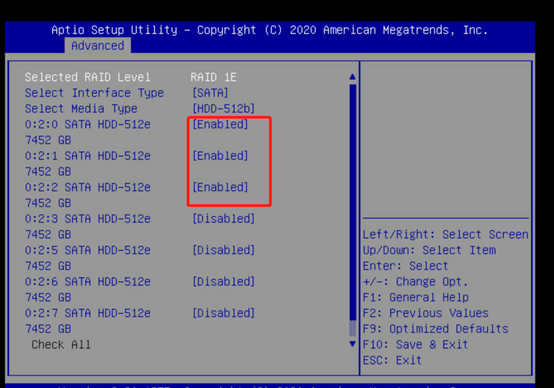

选择需要配置raid的硬盘，改为Enabled

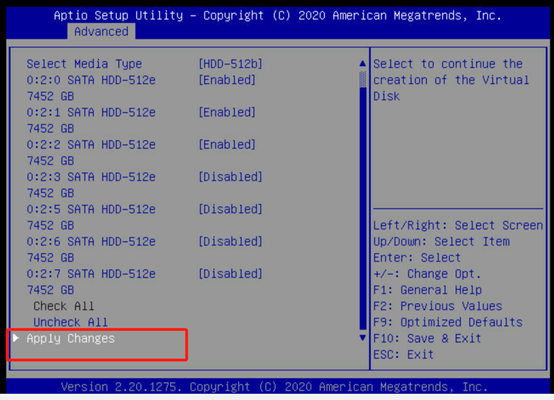

选盘完成后，选择Apply Changes
Confirm选择enabled，选择yes

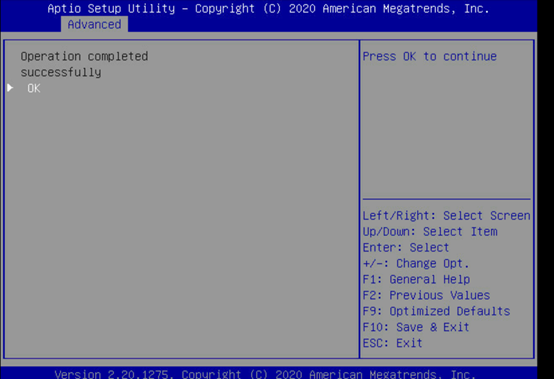

阵列创建成功
1.7配置RAID 10
进入BIOS界面在advanced下选择LSI SAS3 MPT Controller SAS3008
选择LSI SAS3 MPT Controller
选择Controller Management
选择Create Configuration

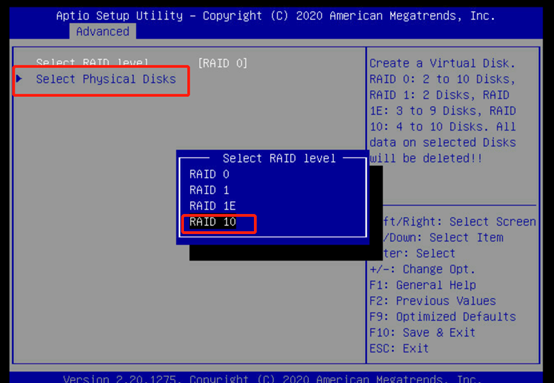

选择需要创建的阵列后，选择Select Physical Disks

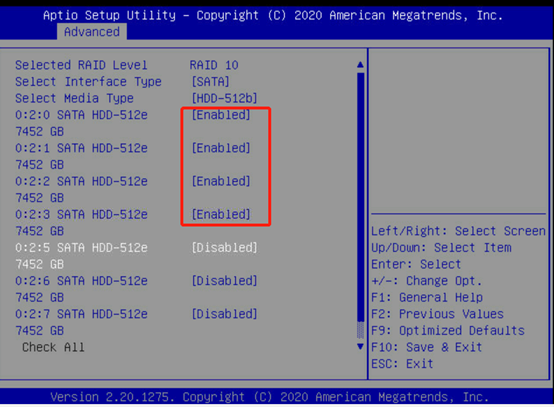

选择需要配置raid的硬盘，改为Enabled

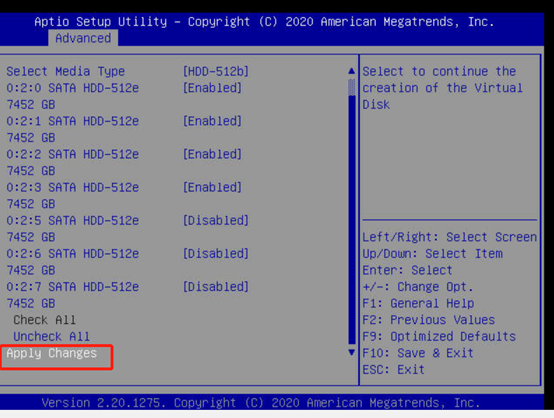

选盘完成后，选择Apply Changes
Confirm选择enabled，选择yes
阵列创建成功
1.8配置热备盘
进入BIOS界面在advanced下选择LSI SAS3 MPT Controller SAS3008
选择LSI SAS3 MPT Controller

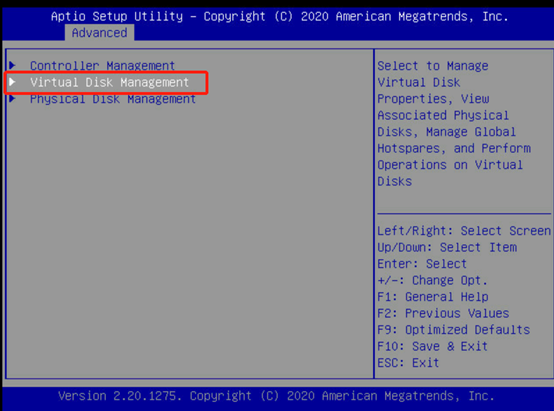

选择Virtual Disk Management

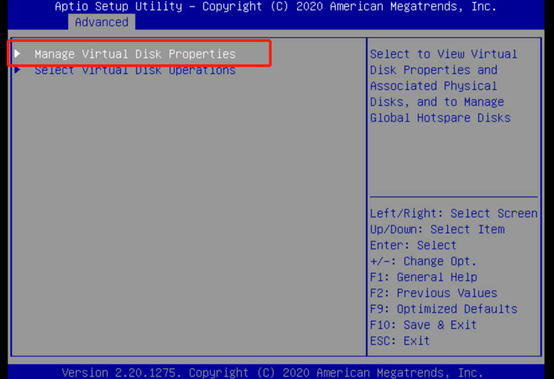

选择Manage Virtual Disk Properties
选择需要配置热备的阵列

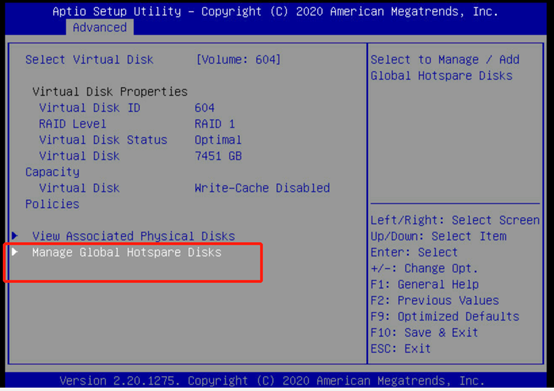

选择Manage Global Hotspare Disks

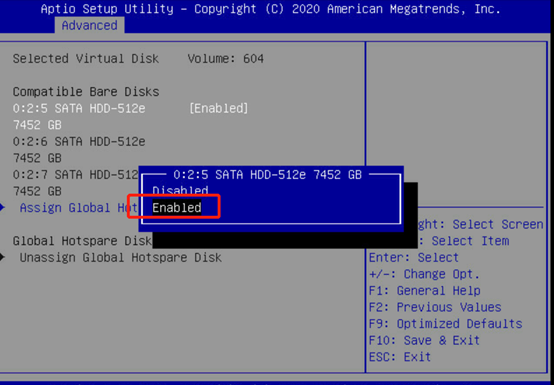

选择做热备的硬盘。改为enabled

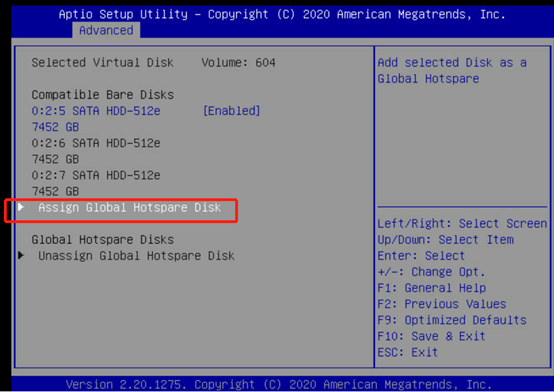

选择Assign Global Hotspare Disk

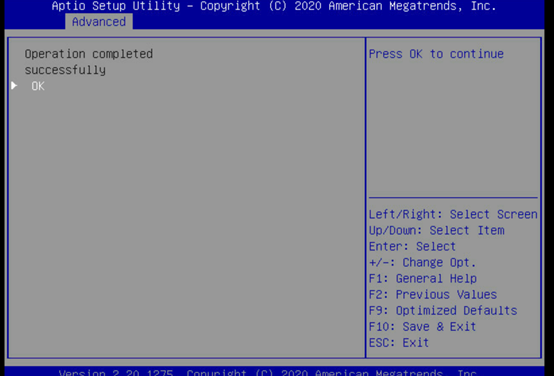

配置成功
二、常见问题的故障恢复
2.1单盘掉线
进入BIOS界面在advanced下选择LSI SAS3 MPT Controller SAS3008
选择LSI SAS3 MPT Controller
选择Virtual Disk Management
选择Manage Virtual Disk Properties
选择需要查看的阵列。

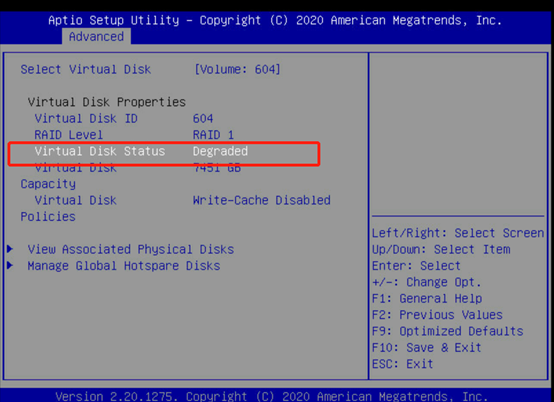

查看阵列状态为Degraded

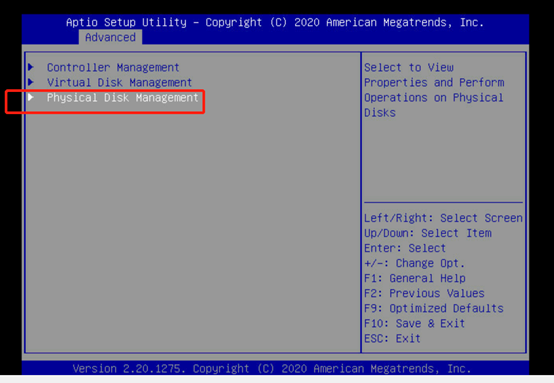

更换新的硬盘后，选择Physical Disk Management

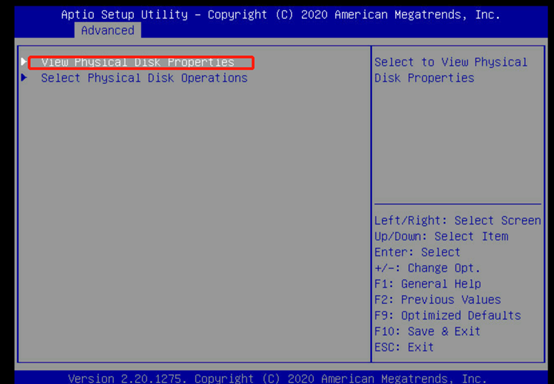

选择View Physical Disk Properties

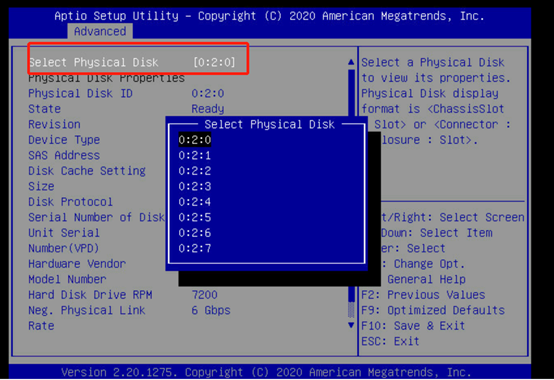

选择更换上的硬盘

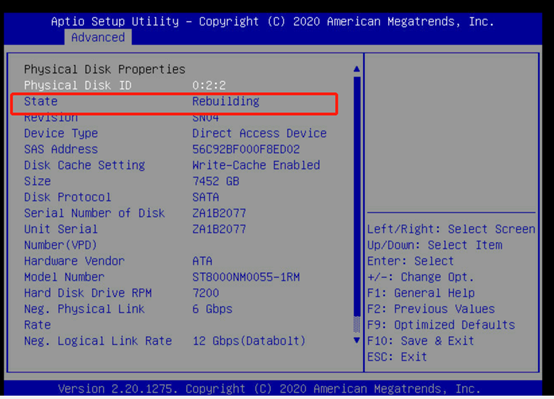

查看硬盘状态为Rebuilding。重建后硬盘变为Optimal。
