1.进入raid卡配置界面

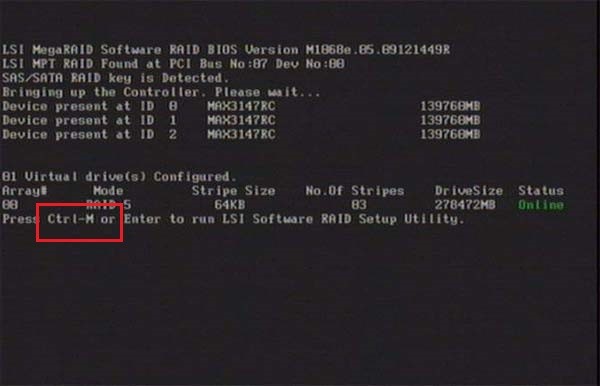

开机自检到SAS/SATA硬盘控制器提示热键<CTRL+M>进入配置界面

raid卡配置界面

2.查看raid状态

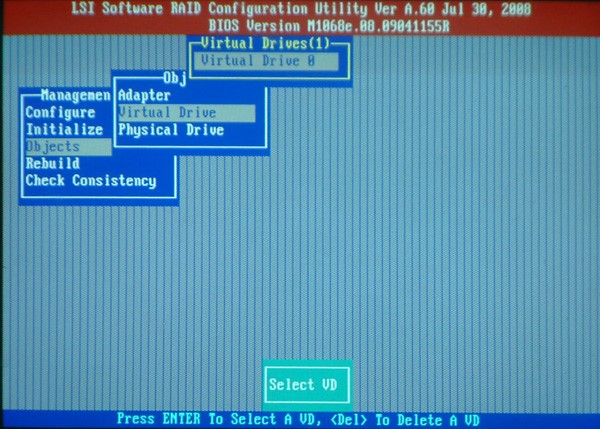

选择objects-virtual drive回车看到配置好的阵列。

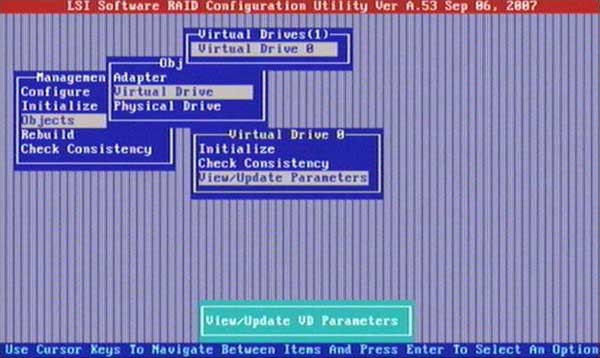

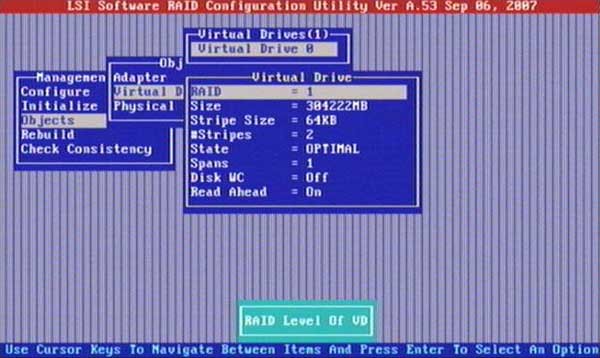

在选中的阵列上回车,选择view/update parameters回车查看阵列参数

磁盘写缓存和预读功能可调整

3.删除raid阵列

删除阵列将清除raid信息和硬盘里边的数据,不可恢复,如果有数据的情况下需要提前做好数据备份。

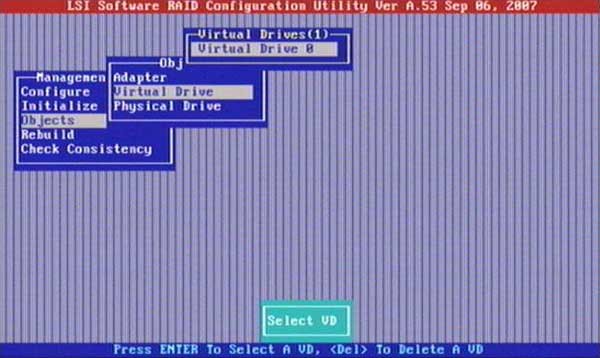

3.1可以使用下图方式删除单个阵列。将光标移至欲删除的阵列上。

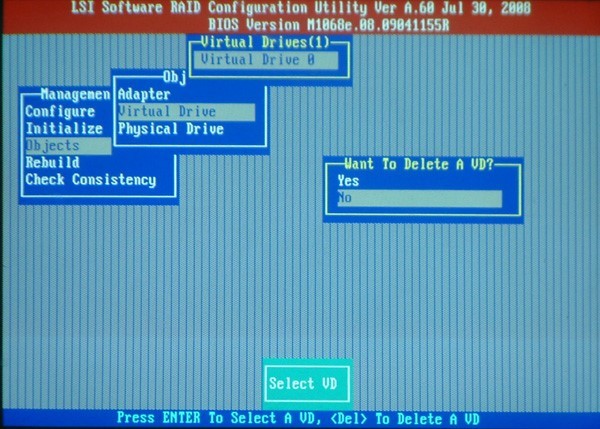

按<DEL>键删除选中的阵列,选择yes确认

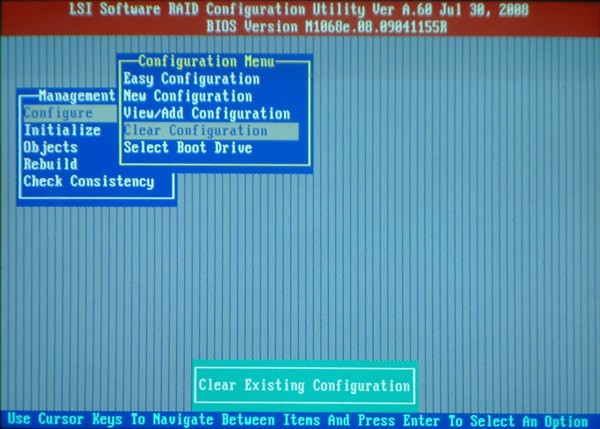

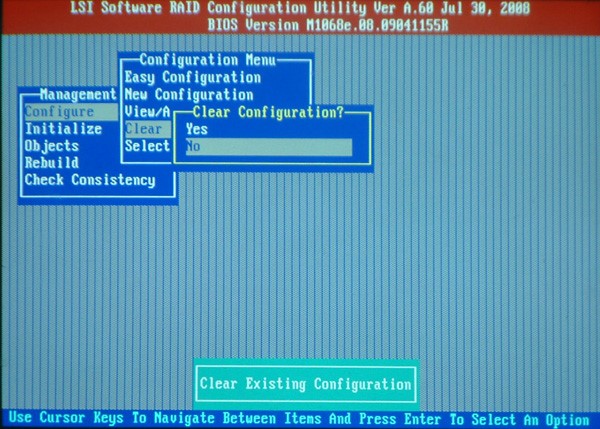

3.2删除阵列选择configure-clear configuration将清除所有配置的阵列信

选择yes确认

4.Raid0的配置

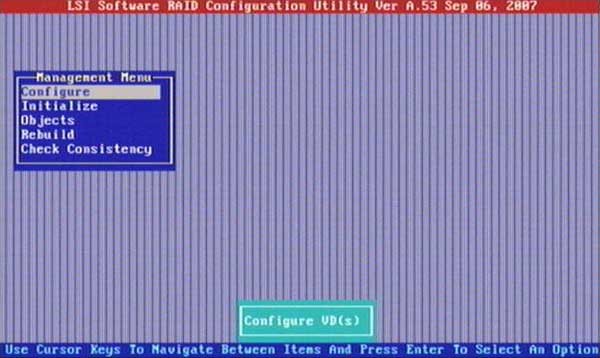

创建raid0,选择Configure进行raid配置

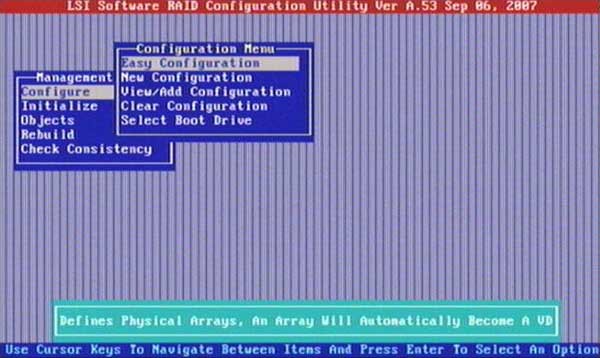

选择Easy configuration或View/add Configuration, 注意new configuration将清除原来所有配置,重新配置raid

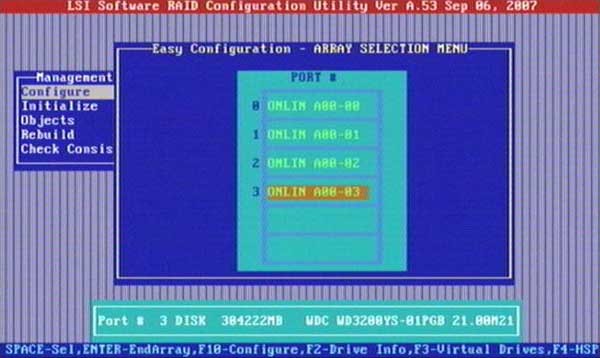

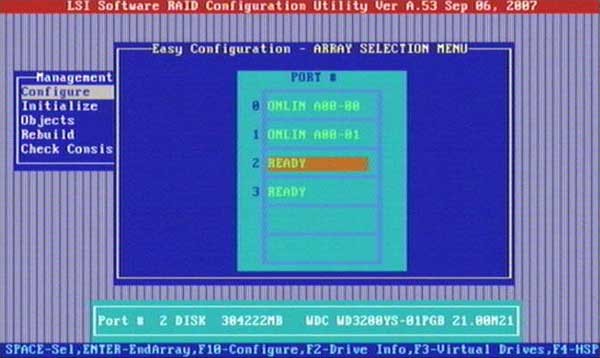

按<space>键选中要配置为阵列的硬盘,选中的硬盘显示online状态。

按下<F10>键配置

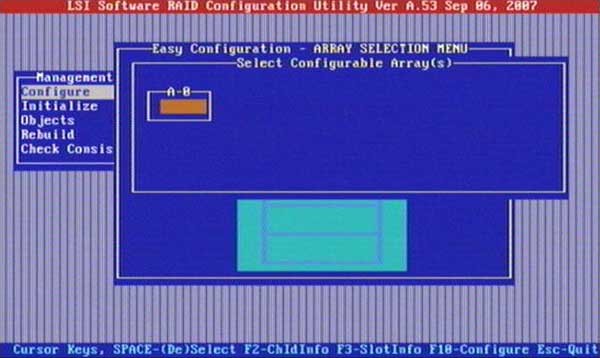

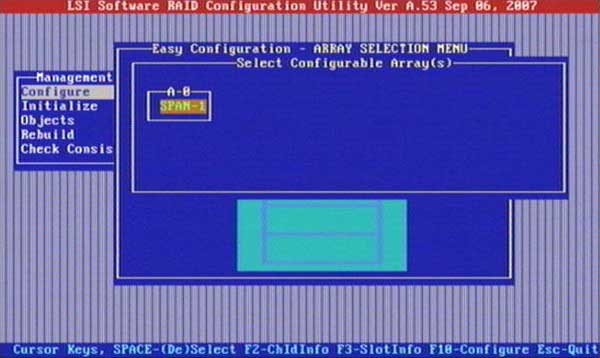

按空格键选中阵列1

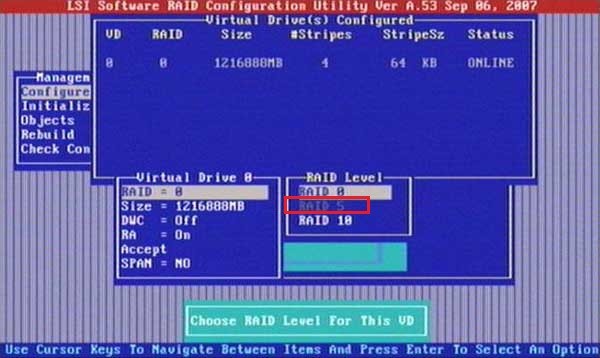

再次按<F10>配置,在raid上回车可以选择raid0

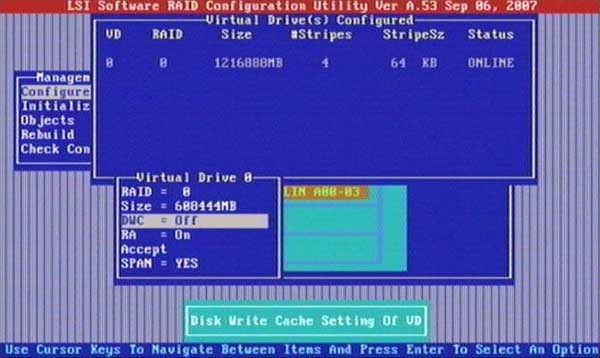

在DWC上回车可以选择是否打开磁盘写缓存;在RA上回车可以选择是否打开预读功能(这两项参数均保持默认即可)

选择accept回车

按ESC退出,完成阵列配置

提示是否保存raid信息,选择yes

Raid0创建完成

5.Raid1配置

创建raid1,选择Configure进行raid配置

选择Easy configuration或View/add Configuration, 注意new configuration将清除原来所有配置,重新配置raid

按<space>键选中要配置为阵列的硬盘,选中的硬盘显示online状态

按下<F10>键配置

按空格键选中阵列1

再次按<F10>配置,在raid上回车可以选择raid1

在DWC上回车可以选择是否打开磁盘写缓存;在RA上回车可以选择是否打开预读功能(这两项参数均保持默认即可)

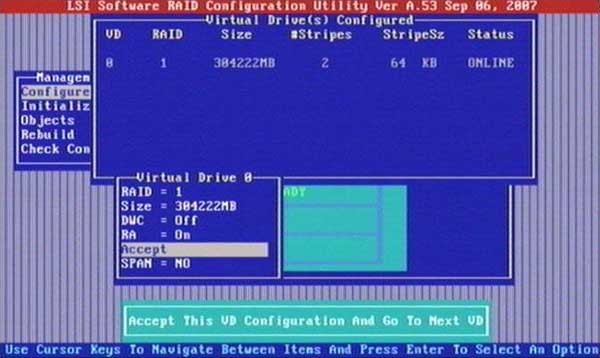

选择accept回车

按ESC退出,完成阵列配置,提示是否保存raid信息,选择yes

Raid1创建完成

6.Raid10的配置

创建raid10,选择Configure进行raid配置

选择Easy configuration或View/add Configuration, 注意new configuration将清除原来所有配置,重新配置raid

按<space>键选中要配置为阵列的硬盘,选中的硬盘显示online状态。

(硬盘数量大于等于4块,且为偶数)

按下<F10>键配置

按空格键选中阵列1

再次按<F10>配置,在raid上回车可以选择raid10

在DWC上回车可以选择是否打开磁盘写缓存;在RA上回车可以选择是否打开预读功能(这两项参数均保持默认即可)

选择accept回车

按ESC退出,完成阵列配置

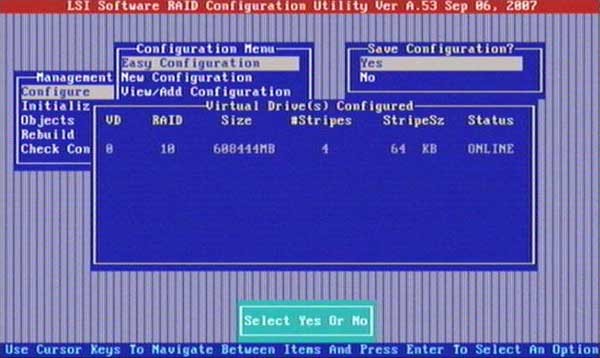

提示是否保存raid信息,选择yes

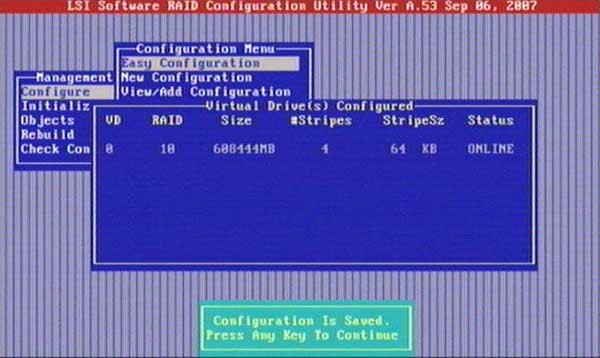

Raid10创建完成

7.Raid5的配置

创建raid5,选择Configure进行raid配置

选择Easy configuration或View/add Configuration, 注意new configuration将清除原来所有配置,重新配置raid

按<space>键选中要配置为阵列的硬盘,选中的硬盘显示online状态。

按下<F10>键配置

按空格键选中阵列1

raid5功能需要raid key才能激活使用,未激活时此选项为灰色,既便可配置raid5,阵列数据条带大小只能是默认的64k,不可调整,选择accept回车。

按ESC退出,完成阵列配置,提示是否保存raid信息,选择yes,Raid5创建完成。

8.热备盘的配置

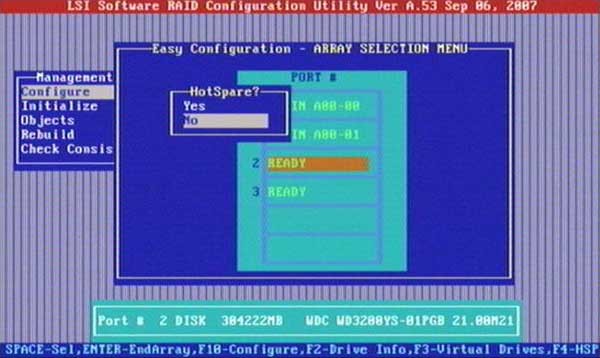

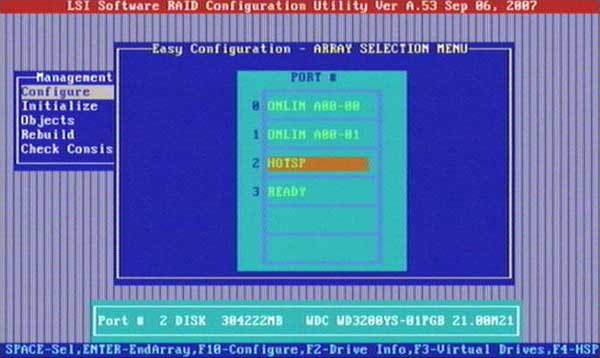

选择configure—easyconfiguration,光标移至欲配置为热备盘的磁盘上,按<F4>键将其配置为热备盘,如果其容量大小小于阵列硬盘,会有下面提示,正常情况下确认yes将其配置为热备盘,如果阵列中的磁盘没有损坏,热备盘不会自动顶上,如果阵列中有磁盘丢失,热备盘自动加入阵列,并开始重建。

配置完成后,其状态变为HOTSP

如果要取消hotspare设置,只要选中物理磁盘选择force offline即可。

按<ESC>退出阵列配置,提示保存raid信息。

9.单块硬盘掉线及处理步骤

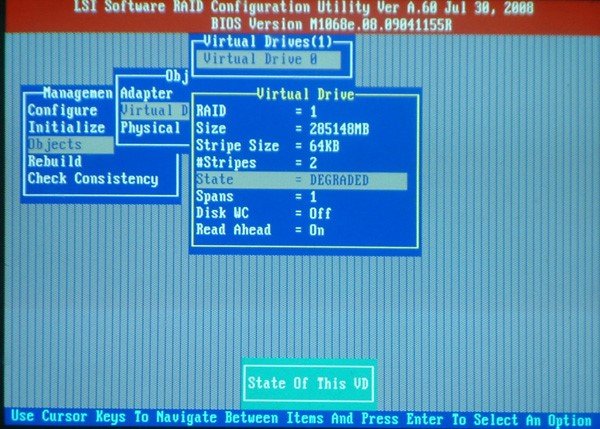

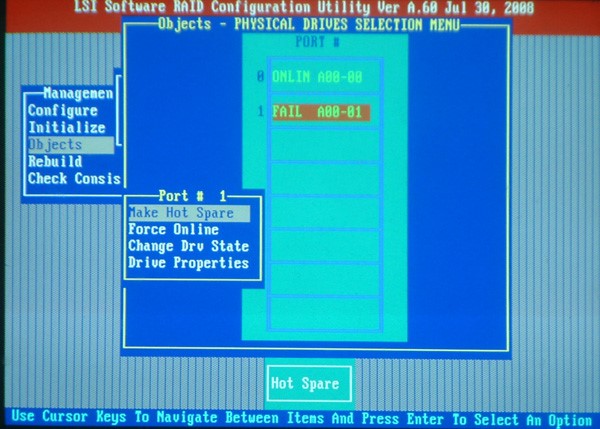

查看阵列状态,显示degraded降级状态

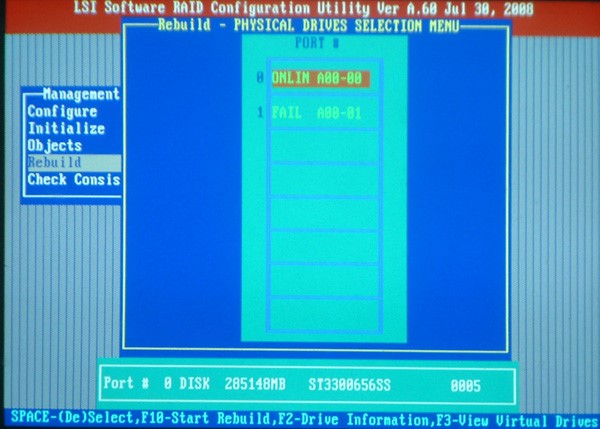

选择rebuild回车,看到磁盘及阵列信息。如果有热备盘的情况,阵列中有磁盘丢失,热备盘会自动加入阵列,并开始rebuild。下图为阵列磁盘没有物理损坏,并且没有热备盘的情况下,使用空格键选中fail的磁盘(选中后其标识颜色变为红色)按<F10>键开始rebuild。

注:如果有重要数据,先备份数据再进行操作。

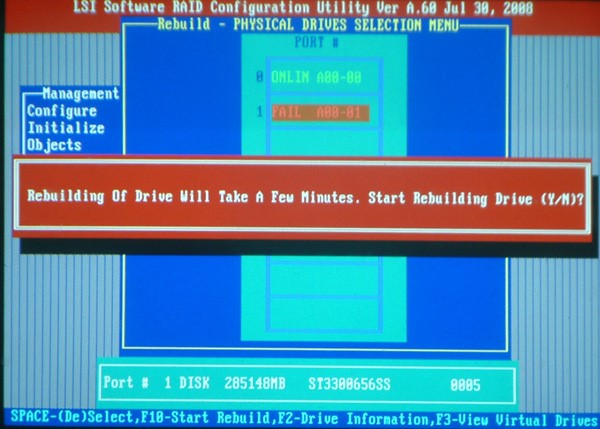

系统提示是否rebuild,按Y键。

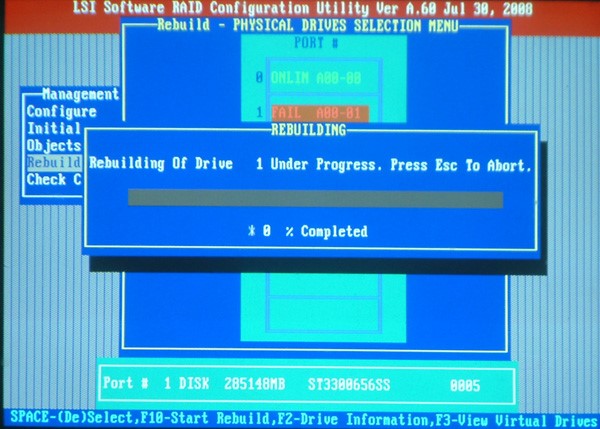

有进度条显示重建过程。

10.多块硬盘掉线及处理步骤

如果阵列中出现不止一块硬盘掉线,并且raid阵列offline的情况下,只能尝试通过强制上线硬盘的方法恢复阵列。(注:强制上线有风险,可能会影响数据,如果数据比较重要的情况下,建议先找专业的数据恢复公司恢复数据。)如果需要强制上线的硬盘不止一块,先上线最后掉线的硬盘,如果阵列能恢复到降级状态,先尝试重启是否能正常进入系统,如果可以,先备份重要数据,然后按照单块硬盘掉线的处理方法,重建最后一块硬盘。在不确定哪块硬盘先掉线的情况下强制上线,先选择其中一块强制上线,如果阵列没有恢复,需要先把强制上线的硬盘做强制下线操作,然后强制上线另外一块。



强制make online过程

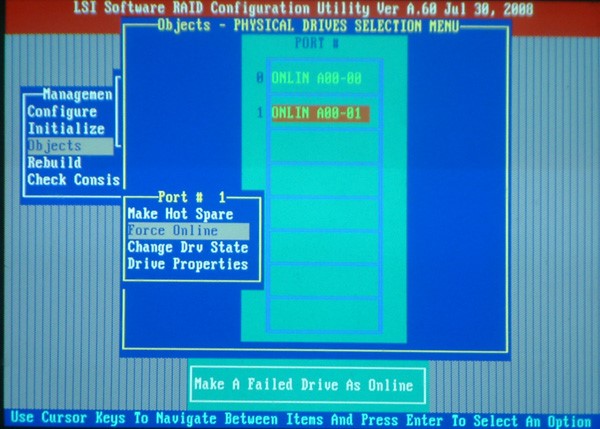

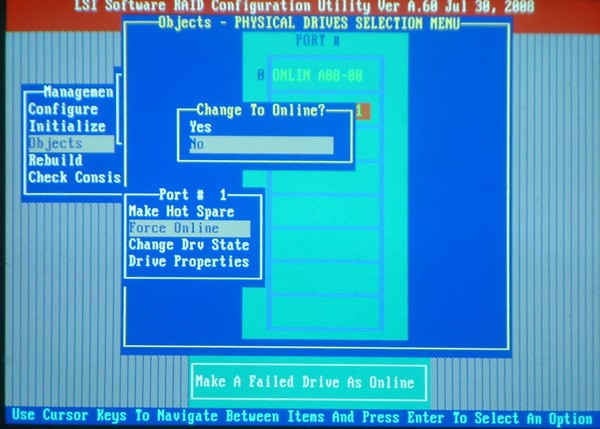

选择要强制上线的硬盘,选择force online,确认提示选择yes。
